GIẢI PHÁP GIÁM SÁT, CẢNH BÁO CHÁY THÔNG MINH
- Giới thiệu giải pháp giám sát cảnh báo cháy thông
Giải pháp giảm sát cảnh báo cháy thông minh là giải pháp ứng dụng công nghệ 4.0 cho cảnh sát PCCC và doanh nghiệp, cá nhân được xây dựng trên nền tảng công nghệ điện toán đám mây, công nghệ thiết bị M2M, công nghệ IOT, Bigdata tiên tiến, hiện đại, ứng dụng hệ thống vào công tác quản lý PCCC là bước chuyển đổi số trong công tác PCCC quan trọng và cấp thiết. Giải pháp đảm bảo việc quản lý dữ liệu, truyền nhận dữ liệu xử lý chính xác và tức thời; Nâng cao hiệu quả vào công tác quản lí, giám sát tập trung về Phòng cháy và chữa Chữa cháy, góp phần vào công tác đảm bảo an ninh, trật tự trên toàn quốc.
Giải pháp bao gồm thiết bị cảnh báo sớm PCCC triển khai tại cơ sở và hệ thống điều hành ứng dụng công nghệ cao cho cảnh sát PCCC.
1.1. Hệ thống điều hành
Hệ thống điều hành đặt tại trụ sở Công an các cấp bao gồm: Cấp Trung ương, cấp Tỉnh, cấp Huyện. Hệ thống có nhiều tính năng ưu việt, đáp ứng được yêu cầu giám sát và cảnh báo sự cố, cảnh báo cháy nổ đến từng cơ sở, địa chỉ chính xác và tức thời. Các vụ cháy, nổ sẽ được cảnh báo kịp thời một cách nhanh chóng trong mọi thời điểm, kể cả khi các cơ sở không có người trực như ban đêm, ngày lễ, ngày tết, do vậy việc triển khai công tác chữa cháy và cứu nạn cứu hộ nhanh hơn, giảm thiểu thiệt hại về người và tài sản do cháy, nổ gây ra.
- Giám sát, điều hành xử lý sự cố
- Giám sát, điều hành toàn bộ tình trạng sự cố cháy, nổ trên nền bản đồ.
- Giám sát toàn bộ các dữ liệu trên hệ thống số hóa cơ sở dữ liệu.
- Tích hợp bản đồ vệ tinh Google Maps hiển thị đến từng cơ sở, công trình.
- Giám sát cảnh báo sự cố cháy từ người dân báo cháy, tạo điểm cháy, và tự động báo từ thiết bị cảnh báo cháy sớm.
- Nghiệp vụ PCCC và CNCH
- Quản lý thẩm duyệt thiết kết và phương án thực tập PCCC &
- Quản lý cấp chứng nhận kiểm định sản phẩm
- Lọc báo cháy giả.
- Quản lý đơn vị PCCC, phương tiện, hệ thống giao thông, nguồn nước phục vụ hoạt động phòng cháy, chữa cháy và cứu nạn, cứu hộ.
- Quản lý tình hình cháy nổ, sự cố của cơ sở.
- Quản lý toàn bộ công tác chữa cháy và hoạt động công tác cứu nạn, cứu hộ của cơ quan cảnh sát PCCC.
- Báo cáo thống kê: Báo cáo kiểm tra AT PCCC, Trạng thái phương tiện PCCC, dữ liệu thiết bị, trạng thái xử lý cháy trong ngày, tháng, năm, xử lý cháy theo các đối tượng, thẩm duyệt công trình, sản phẩm, tem nhãn, cấp giấy chứng nhận đơn vị ngành nghề PCCC trên toàn quốc.
- Quản lý thiết bị đầu cuối và cảnh báo sớm
- Quản lý thiết bị, cơ sở dữ liệu công trình.
- Liên kết dữ liệu về quản lý cơ sở công trình với hoạt động đơn vị
- Quản lý phương tiện PCCC trong cơ sở.
- Tình trạng hoạt động của hệ thống
- Cảnh báo khi nhận được tín hiệu cháy từ thiết bị cảnh báo sớm triển khai tại cơ sở.
1.2. Thiết bị cảnh báo sớm PCCC
Thiết bị cảnh báo sớm PCCC sau khi lắp đặt cho cơ sở thì ngay lập tức được kết nối với Trung tâm giám sát tiếp nhận tin báo cháy đặt tại Trung tâm thông tin chỉ huy của lực lượng Cảnh sát PCCC&CNCH Công an tỉnh/ thành phố nên khi có sự cố cháy nổ xảy ra thiết bị sẽ ngay lập tức truyền tin báo cháy nổ về Trung tâm thông tin chỉ của lực lượng Cảnh sát PCCC&CNCH và chỉ sau vài giây hệ thống sẽ đồng thời gọi điện, nhắn tin đến 05 số điện thoại của cơ sở đã đăng ký trước hoặc nhiều hơn để báo có cháy, giúp cơ sở phát hiện cháy sớm và giúp công tác chữa cháy tại chỗ được hiệu quả, hạn chế được tình trạng cháy lan, cháy lớn, giảm thiệt hại tối đa về người và tài sản.
Thông số kỹ thuật của thiết bị cảnh báo sớm PCCC tích hợp tủ báo cháy:
| Nội dung | Đặc điểm |
| Tên thiết bị | Thiết bị cảnh báo sớm PCCC |
| Model | MobiSF02 |
|
Hình ảnh |
 |
| Kích thước
(dài*rộng*cao) |
100*105*30mm |
| Trọng lượng | 300 gram |
| Kết nối với hệ
thống PCCC cơ sở |
Tích hợp trực tiếp với tủ báo cháy tại cơ sở, tương thích với 98% loại tủ có trên thị trường |
| Kết nối với hệ
thống máy chủ |
Sử dụng sim 4G hoặc kết nối qua giao diện ethernet |
| Led chỉ thị | Trạng thái kết nối mạng và cảnh báo nguồn |
| Điện áp hoạt động | 12-36 VDC (có bảo vệ ngược cực và quá áp) |
| Tiêu thụ | 10 – 150mA @12VDC |
| Nhiệt độ hoạt động | -40oC ~ 85oC |
|
Bộ vi xử lý |
Memory: RAM/FLASH: 256KB/1MB |
| Core: Arm 32-bit cotex-M4 CPU, frequency up to 180 MHz |
Thông số kỹ thuật của thiết bị cảnh báo sớm PCCC không dây:
| Nội dung | Đặc điểm |
| Tên thiết bị | Thiết bị cảnh báo sớm PCCC |
| Model | MobiSF01 |
|
Hình ảnh |
 |
| Vỏ (dài*rộng*cao) | Nhựa chống cháy ABS, kích thước 100*105*30mm |
| Trọng lượng | 120 gram |
| Kết nối với đầu báo cháy | Kết nối không dây BLE MESH, 1 thiết bị MmobiSF01 kết nối tới 200 đầu báo cháy với khoảng cách 500m trong môi trường không vật
cản, có thể xuyên 3 lớp tường |
| Kết nối với hệ
thống máy chủ |
Sử dụng sim 4G hoặc kết nối qua giao diện ethernet |
| Led chỉ thị | Trạng thái kết nối mạng và cảnh báo nguồn |
| Điện áp hoạt động | 12-36 VDC (có bảo vệ ngược cực và quá áp) |
| Tiêu thụ | 10 – 100mA/12VDC |
| Nhiệt độ hoạt động | -5oC ~ 55oC |
|
Pin tích hợp |
Pin 3.7V |
| Thời gian hoạt động từ 30-48h, thời gian sạc 6-8h |
Thông số kỹ thuật của thiết bị đầu báo cháy khói quang không dây:
| Nội dung | Đặc điểm |
| Tên thiết bị | Đầu báo cháy khói quang không dây |
|
Hình ảnh |
 |
| Kích thước (đường kính*cao) | 105*59mm |
| Trọng lượng | 200 gram |
| Kết nối với MobiSF01 | Kết nối không dây BLE MESH |
| Thời gian tác động | < 30 giây |
| Ngưỡng tác động | Độ che mờ khói từ 5% đến 20%/m |
| Led chỉ thị | Trạng thái kết nối mạng và cảnh báo nguồn |
| Âm lượng báo cháy | ≥ 80dB ở khoảng cách 1 mét |
| Điện áp hoạt động | 2.4 VDC – 3.4 VDC |
| Tiêu thụ | 0.1mA – 120mA/3VDC |
| Nhiệt độ hoạt động | 0oC ~ 50oC |
| Pin tích hợp | CR123A, 3DVC |
Thông số kỹ thuật của thiết bị đầu báo cháy nhiệt gia tăng không dây:
| Nội dung | Đặc điểm |
| Tên thiết bị | Đầu báo cháy nhiệt gia tăng không dây |
|
Hình ảnh |
|
| Kích thước (đường kính*cao) | 105*59mm |
| Trọng lượng | 200 gram |
| Kết nối với MobiSF01 | Kết nối không dây BLE MESH |
| Thời gian tác động | < 120 giây |
| Ngưỡng tác động | 0oC – 170oC, gia tăng nhiệt độ ≥ 5oC/ phút |
| Led chỉ thị | Trạng thái kết nối mạng và cảnh báo nguồn |
| Âm lượng báo cháy | ≥ 80dB ở khoảng cách 1 mét |
| Diện tích bảo vệ dưới 6m | <25 m2 |
| Tiêu thụ | 0.1mA – 120mA/3VDC |
| Nhiệt độ hoạt động | 0oC ~ 50oC |
| Pin tích hợp | CR123A, 3DVC |
Thông số kỹ thuật của tổ hợp chuông đèn, nút nhấn không dây:
| Nội dung | Đặc điểm |
| Tên thiết bị | Tổ hợp chuông đèn nút nhấn không dây |
|
Hình ảnh |
 |
| Kết nối với MobiSF01 | Kết nối không dây BLE MESH |
| Thời gian tác động | < 120 giây |
| Ngưỡng tác động | 0oC – 170oC, gia tăng nhiệt độ ≥ 5oC/ phút |
| Đèn chỉ thị khi tác động | Có |
| Âm lượng báo cháy | 90 dB |
| Tiêu thụ | 10mA – 120mA/3VDC |
| Nhiệt độ hoạt động | -10oC ~ 50oC |
| Pin dự phòng | 3.7V – 5000 mAh |

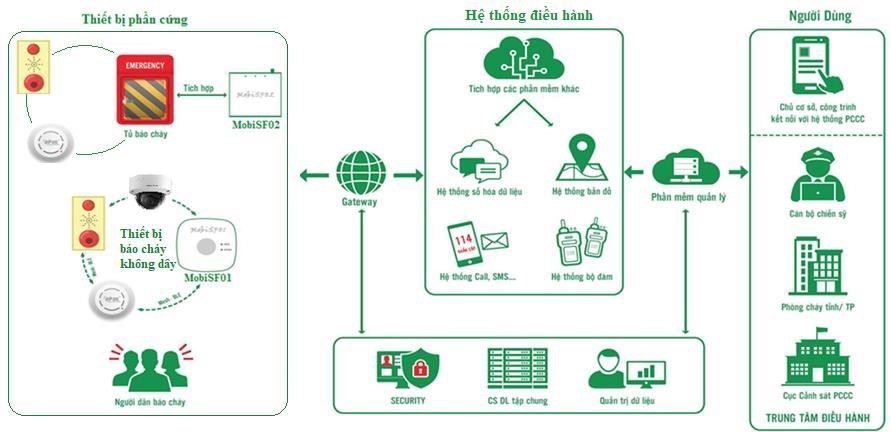

2. Mô hình hệ thống.
- Thiết bị phần cứng triển khai tại cơ sở:
+Thiết bị cảnh báo sớm PCCC MobiSF02.
+Thiết bị cảnh báo sớm PCCC MobiSF01 và hệ thống đầu báo cháy, camera AI báo cháy, tổ hợp chuông đèn, nút nhấn thông minh.
- Hệ thống điều hành:
+Server Gateway: Là hệ thống thu thập tín hiệu báo cháy từ toàn bộ các thiết bị cảnh báo sớm PCCC MobiSF02 đồng thời là nơi tiếp nhận toàn bộ các giao tiếp từ các hệ thống khác (hệ thống tổng đài gọi điện tự động – để thực hiện gọi tự động, hệ thống SMS Brandname – để gửi tin nhắn đến các thuê bao được tiếp nhận thông tin…).
+Web server: Là hệ thống xử lý thông tin tiếp nhận từ hệ thống Gateway để quản lý và giao tiếp với hệ thống bản đồ số Google hoặc của Cơ quan nhà nước phát triển để xây dựng bản đồ dữ liệu riêng cho việc PCCC lại hoàn toàn đảm bảo về bảo mật.
+Hệ thống SMS Gateway – SMS Brandname: Hệ thống hỗ trợ gửi tin nhắn cảnh báo đồng thời đến nhiều thuê bao.
+Hệ thống Tổng đài gọi điện Call Out: Hệ thống hỗ trợ gọi điện cảnh báo đồng thời đến nhiều thuê bao sử dụng đầu số gọi điện 0243.662.5555.
+Hệ thống CSDL lưu trữ toàn bộ các dữ liệu quản lý của hệ thống phần mềm Webserver.
- Người dùng:
+Khách hàng là người chủ cơ sở, công trình có lắp đặt thiết bị MobiSF. Khi có sự cố cháy nổ xảy ra khách hàng sẽ nhận được cuộc gọi, tin nhắn từ hệ thống một cách tức thời, tại thời điểm xảy ra sự cố.
+Đơn vị Cảnh sát PCCC là đơn vị sử dụng phần mềm giám sát, cảnh báo thông minh để thực hiện số hóa dữ liệu về tài nguyên chữa cháy, quản lý điểm cháy nổ, quản lý thông tin tòa nhà, thực hiện giám sát cháy nổ và xử lý, điều hành chữa cháy khi có sự cố cháy nổ xảy ra.
