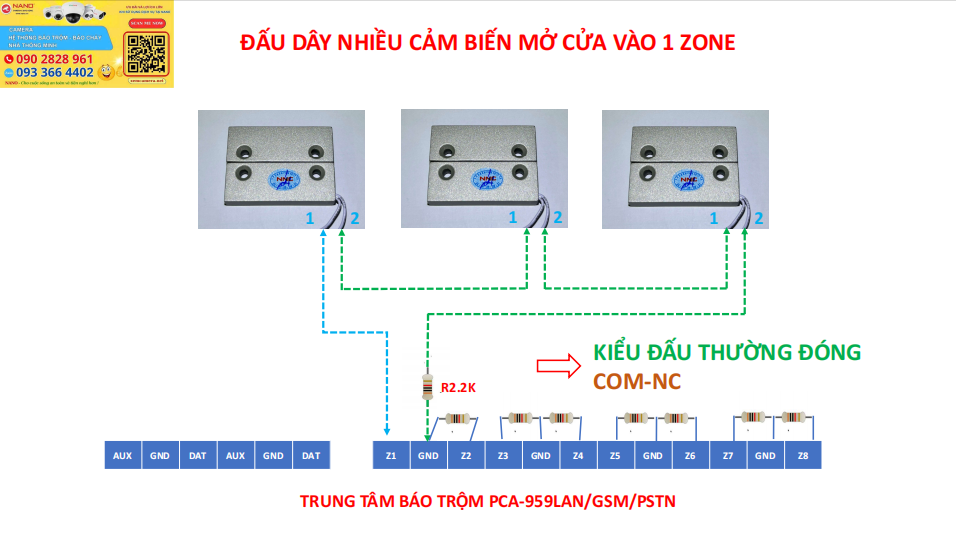

Sơ đồ đấu dây nhiều cảm biến từ vào 1 Zone:
Từ cửa sắt NX-21CS hoạt động dựa trên nguyên tắc: khi nam châm đặt gần công tắc cảm ứng từ (≤ 15mm) công tắc cảm ứng từ ở trạng thái thường đóng (NC), khi nam châm cách xa công tắc cảm ứng từ (≥ 30mm) công tắc cảm ứng ở trạng thái thường hở (NO). Mỗi từ cửa sắt có hai dây để đấu về trung tâm dạng nối tiếp với điện trở 2.2kΩ (kiểu đấu thường đóng-NC) để kết nối vào 1 ZONE của tủ trung tâm.
Sơ đồ đấu nối được mô tả như sau:
- Đấu nối tiếp các từ NX-21CS với nhau:
- Chân số 2 (NX-21CS-1), nối với chân 1 (NX-21CS-2), chân số 2 (NX-21CS-2), nối với chân số 1 (NX-21CS-3).Để tạo thành mạch vòng.
- Kết nối tín hiệu với ZONE:
- Chân số 1 (NX-21CS-1) đấu vào ZONE (ví dụ: Z1) trên tủ trung tâm, chân số 2 (NX-21CS-3) đấu nối tiếp với điện trở 2.2kΩ vào GND.
Hoạt động:
Nếu bất kỳ cửa nào mở, mạch sẽ bị gián đoạn và trung tâm báo sẽ kích hoạt báo động.
