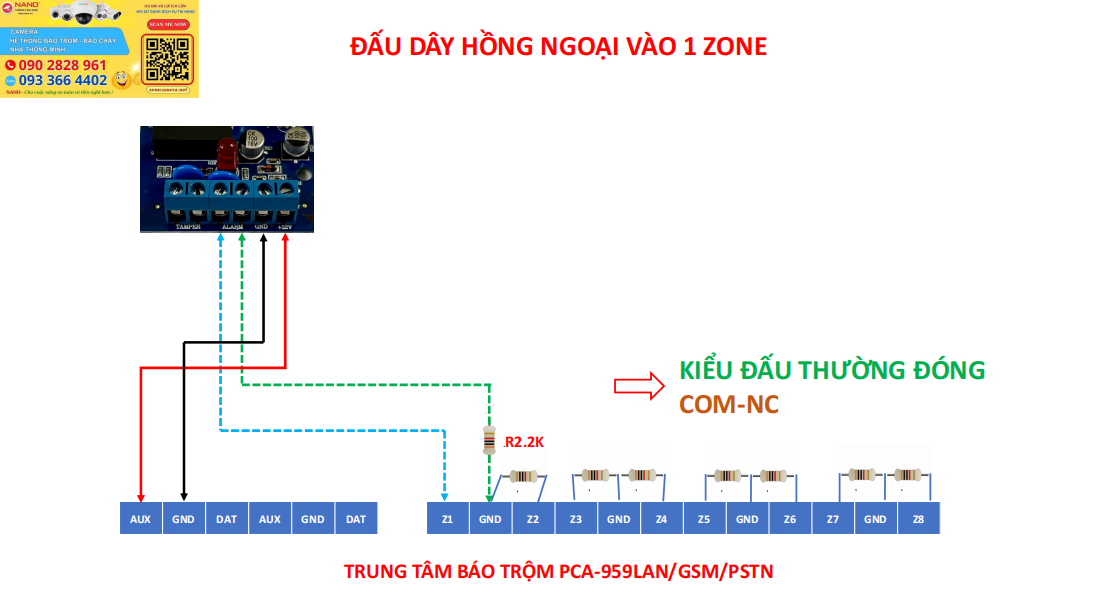

Sơ đồ đấu nối dây hồng ngoại vào 1 Zone:
- Kết nối nguồn:
- Chân 12V của cảm biến được kết nối với cổng AUX (+) của tủ trung tâm (dây màu đỏ).
- Chân GND của cảm biến được kết nối với cổng GND của tủ trung tâm (dây màu đen).
- Kết nối tín hiệu với zone:
- Cặp tiếp điểm ALARM (thường đóng-NC) của cảm biến,chân 1 được kết nối với ZONE của tủ trung tâm (dây màu xanh dương), chân còn lại được kết nối với GND của zone nối tiếp qua điện trở 2.2kΩ, (dây xanh lá). VD: Z1
- Cặp tiếp điểm TAMPER (thường đóng-NC) của cảm biến có thể đấu nối tiếp với cặp tiếp điểm ALARM (thường đóng-NC). Điều này đảm bảo nếu cảm biến bị tháo gỡ, tủ trung tâm sẽ phát hiện và kích hoạt báo động.
