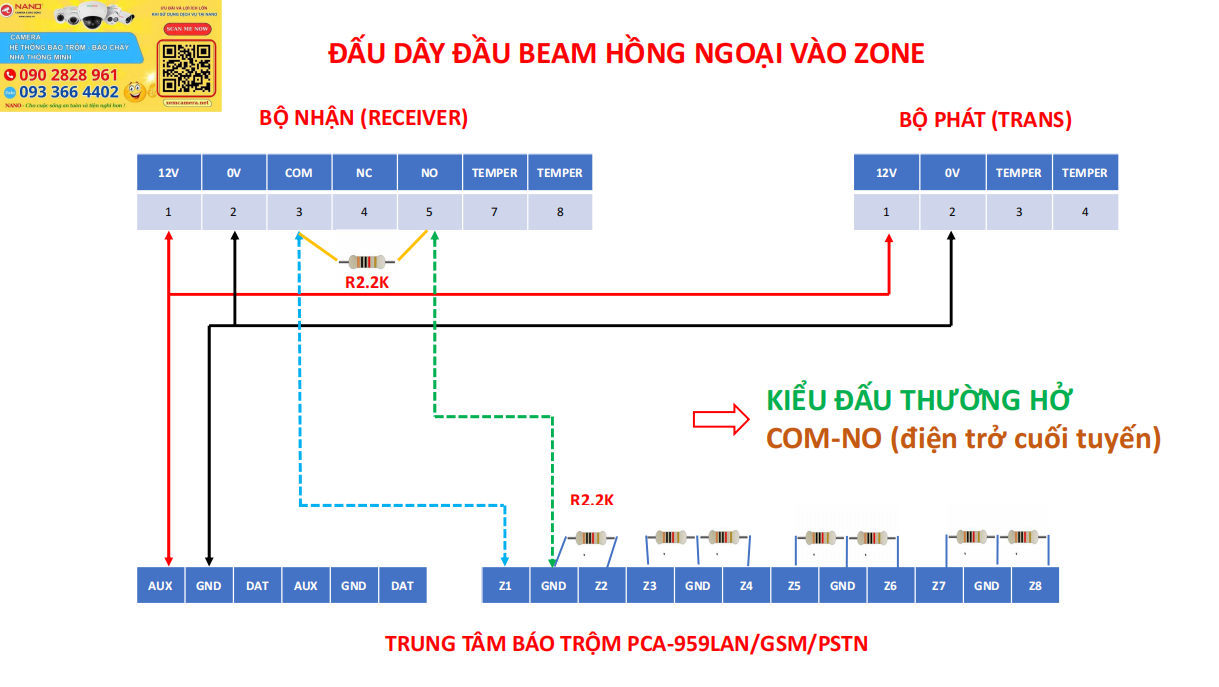

Sơ đồ đấu nối Beam Hồng ngoại vào Zone:
- Kết nối nguồn:
- Bộ nhận: Chân 1 (12V) kết nối với cổng AUX (+) của tủ trung tâm (dây màu đỏ), chân 2 (0V) kết nối với cổng GND (dây màu đen).
- Bộ phát: Chân 1 (12V) kết nối với cổng AUX (+) của tủ trung tâm (dây màu đỏ), chân 2 (0V) kết nối với cổng GND (dây màu đen).
- Kết nối tín hiệu với zone:
- Chân 3 (COM) của bộ nhận được kết nối với một đầu của ZONE (ví dụ: Z1) trên tủ trung tâm.
- Chân 5 (NO) được kết nối với GND của ZONE.
- Hai chân của điện trở 2.2kΩ, đấu vào chân 3 và chân 5 (điện trở cuối tuyến) của bộ nhận (RECEIVER)
- Kết nối TEMPER (phát hiện tháo gỡ):
- Chân 7 & 8 (TEMPER-RECEIVER) của bộ nhận và chân 3 & 4 (TEMPER-TRANS) của bộ phát có thể đấu nối tiếp với chân 1(12V) (AUX – 1 TEMPER 2 – CHÂN 1) . Điều này đảm bảo nếu thiết bị bị tháo gỡ, tủ trung tâm sẽ phát hiện và kích hoạt báo động.
- Bật nguồn tủ trung tâm và kiểm tra trạng thái của đầu beam.
- Thử nghiệm bằng cách cắt ngang tia hồng ngoại giữa bộ nhận và bộ phát để đảm bảo tín hiệu báo động được gửi về tủ trung tâm.
- Kiểm tra tính năng TEMPER bằng cách tháo một trong hai thiết bị để xác nhận báo động tháo gỡ.
