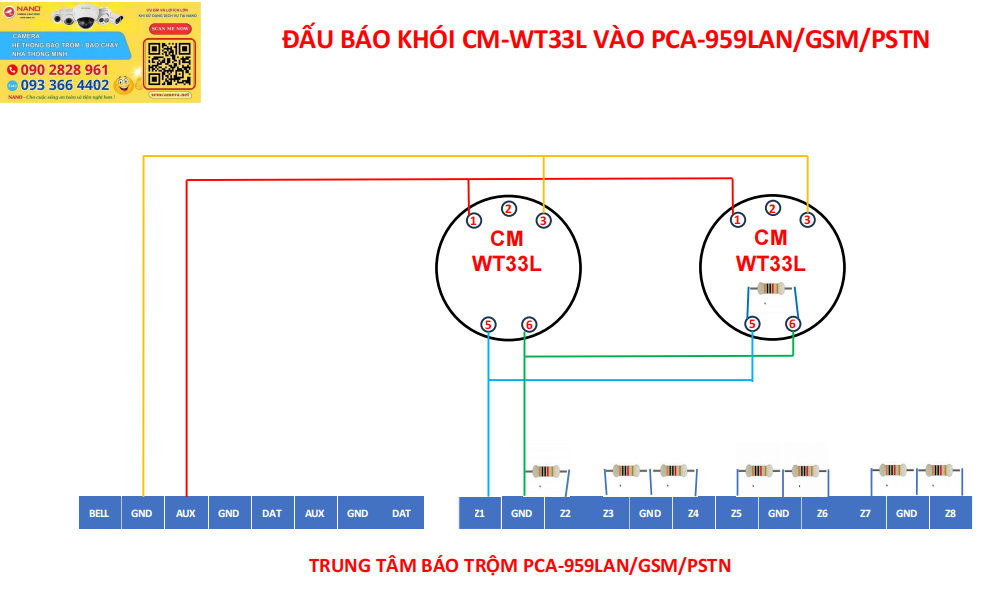

Sơ Đồ Đấu Nối Đầu Báo Khói CM-WT33L Vào PCA-959LAN/GSM/PSTN
Dựa trên sơ đồ kỹ thuật, đầu báo khói CM-WT33L có 6 chân đấu nối với các chức năng như sau:
- Chân 1 & 3: Cấp nguồn (12VDC). Chân 1 là cực dương, chân 3 là cực âm.
- Chân 5 & 6: Đầu ra tín hiệu (COM và NO).
Sơ đồ đấu nối chi tiết:
- Kết nối nguồn:
- Chân 1 (dương) của mỗi đầu báo CM-WT33L được kết nối với cổng AUX (+) của tủ trung tâm (dây màu đỏ).
- Chân 3 (âm) được kết nối với cổng GND của tủ trung tâm (dây màu vàng).
- Cặp nguồn chân 1-3 đấu song song qua báo khói kế tiếp. (Có thể đấu từ chân 2-3, khi đó gỡ báo khói đầu tuyến ra khỏi đế, các báo khói tuyến sau sẽ mất nguồn).
- Kết nối tín hiệu với zone:
- Chân 5-6 (thường hở-NO) của tất cả đầu báo được đấu song song với nhau và kết nối vê trung tâm qua ZONE-GND (ví dụ: Z1) trên tủ trung tâm (dây màu xanh lá).
- Điện trở 2.2kΩ đấu vào chân 5-6 của báo khói cuối tuyến (điện trở cuối tuyến)
