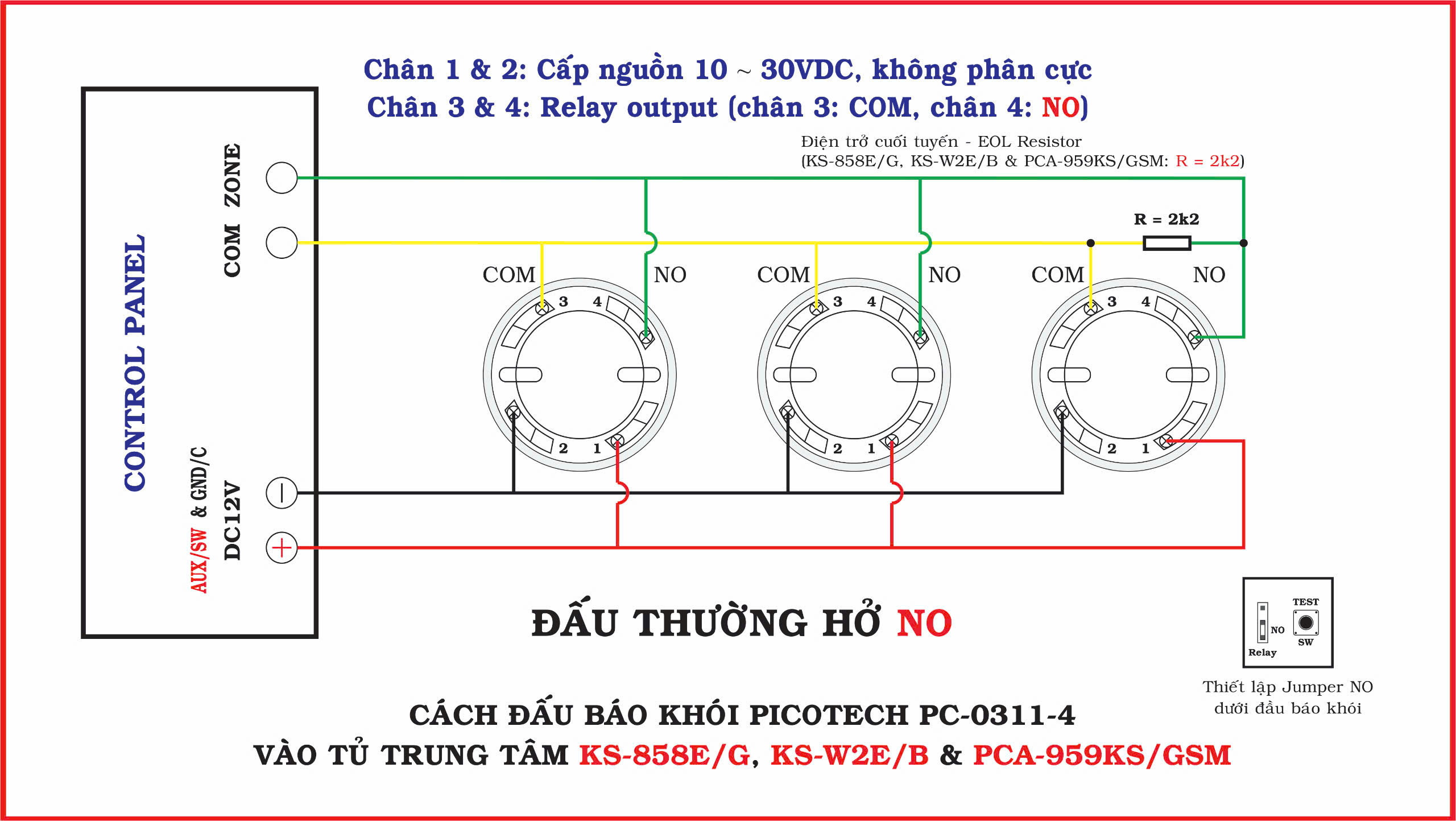

Sơ Đồ Đấu Nối Đầu Báo PC-0311-4 Với Tủ Trung Tâm
Dựa trên sơ đồ kỹ thuật, đầu báo PC-0311-4 có 4 chân đấu nối với các chức năng như sau:
- Chân 1 & 2: Cấp nguồn (10-30VDC). Chân 1 là cực dương (+), chân 2 là cực âm (-).
- Chân 3 & 4: Đầu ra relay (Chân 3: COM, Chân 4: NO). Đây là tiếp điểm relay thường mở (Normally Open – NO), đóng mạch khi đầu báo phát hiện khói.
Sơ đồ đấu nối được mô tả chi tiết như sau:
- Kết nối nguồn:
- Chân 1 (dương) của đầu báo được kết nối với cực dương (+) của nguồn DC 12V từ tủ trung tâm (AUX +).
- Chân 2 (âm) được kết nối với cực âm (-) GND (C) từ tủ trung tâm.
- Đấu song nguồn của báo khói đầu tiên (chân 1 và chân 2) qua báo khói kế tiếp đến báo khói cuối.
- Kết nối tín hiệu với zone của tủ trung tâm:
- Chân 3 (COM) của đầu báo được kết nối với một đầu của ZONE trên tủ trung tâm.
- Chân 4 (NO) được kết nối với GND (C).
- Đấu song tiếp điểm của báo khói đầu tiên (chân 3 và chân 4) qua báo khói kế tiếp đến báo khói cuối.
- Điện trở 2.2kΩ đấu vào chân 3, chân 4 của báo khói cuối (điện trở cuối tuyến)
- Lắp đặt jumper NO (nếu cần):
- Một số tủ trung tâm yêu cầu thiết lập jumper NO trên đầu báo để kích hoạt chế độ relay thường mở. Tham khảo hướng dẫn của nhà sản xuất để thiết lập jumper chính xác.
- Kiểm tra hệ thống:
- Bật nguồn tủ trung tâm và kiểm tra trạng thái của đầu báo.
- Thử nghiệm đầu báo bằng cách, bấm nút TEST hoặc tạo khói (sử dụng thiết bị kiểm tra chuyên dụng) để đảm bảo tín hiệu báo động được gửi về tủ trung tâm.
